Что такое газгольдер?

Общий принцип системы бытового газохранилища такой же, как и у системы баллонного газа: где-то за пределами дома размещается металлическая ёмкость с сжиженным газом, из которой по газопроводу топливо в газообразном состоянии подаётся в дом. Разница в размерах: если вместительность бытовых газовых баллонов измеряется обычно в литрах или десятках литров, то объём бытового хранилища — несколько кубометров (тысяч литров), сжиженный газ под давлением 6 атм. Наиболее популярный объём бытового газгольдера (так называть ёмкость не совсем правильно, но название прижилось) пятикубовый (4,85 м³).

Газ от газгольдера подводится к дому по тем же правилам, что и от газовой магистрали, — под землёй. Фото: «Терриком»

Такой объём позволяет обеспечить круглогодичное отопление (а также горячее водоснабжение и приготовление пищи) дома площадью примерно 150 м². Для маленьких домов (менее 100 м²) используют газгольдеры объёмом 2–3 м³, а для больших особняков — соответственно модели большего объёма, до 20 м³, несколько газгольдеров или испарительные установки СУГ (сжиженного углеводородного газа).

Подземный вариант размещения газовых резервуаров представляется многим не только более безопасным, но также и эстетически привлекательным: газгольдер не будет загромождать ваш участок. Фото: «Русский газ»

Ёмкости/резервуары (газгольдеры) изготовляются из стального листа толщиной не менее 5,5 мм (согласно требованиям ГОСТа) и покрываются снару-жи и изнутри защитными покрытиями. Всё это обеспечивает срок службы устройств не менее 20 лет, и все модели газгольдеров, допущенные к продаже в России, должны соответствовать этому требованию. Качество (марка) стали, специальное защитное покрытие — это основные различия между российскими и европейскими резервуарами. На отечественных заводах из-за дороговизны оборудования и порой невозможности приобретения импортного спецпокрытия редко кто использует новейшие составы и технологии их нанесения, что снижает срок эксплуатации резервуара, если не устанавливать дополнительные элементы.

Газгольдеры с горизонтальным расположением резервуара, вариант с высокой горловиной. Фото: «Газ Регион Инвест»

Как устанавливать газгольдер?

Газгольдеры закапывают в грунт на определённом расстоянии от дома (СНИП требует 10 м, но в некоторых случаях допускается сокращение дистанции до 5 м). В Европе чаще используются газгольдеры наземного монтажа. Такая конструкция получается более дешёвой (не надо платить за земляные работы), но в России распространение не получила.

Во-первых, из-за более строгих нормативов. Так, в Европе наземные резервуары с газом размещают чуть ли не вплотную к домам и коттеджам, а в России это запрещено. У нас расстояние до наземного газгольдера, согласно СНИП, должно составлять 20 м, минимальные расстояния до деревьев 10 м, а не 5 м и т. д. В результате таких ограничений на небольшом участке для наземной ёмкости просто не найдётся места.

Во-вторых, в Европе в качестве топлива используется чистый пропан, а у нас — пропанбутановая смесь СУГ (70/30, 50/50), которая при низких температурах (и под давлением) не будет испаряться и пе- реходить в газообразную фазу. Поэто- му для работы зимой такой газгольдер придётся оборудовать специальной испарительной установкой. Подходящее по ГОСТу место удаётся найти не всегда, но это не останавливает самых горячих сторонников автономной газификации, и подчас газгольдер устанавливают с нарушениями. Пока что таким нарушителям удаётся избегать ответственности, в настоящее время за состоянием автономного газового хозяйства отсутствует такой строгий надзор, какой, например, осуществляется за магистральными газопроводами. Но ситуация может в один прекрасный момент
резко измениться, и тогда у нарушителей возникнут серьёзные проблемы.

Стоимость оборудования и установки его под ключ зависит от размера резервуара, объёма земляных работ, дополнительных опций и, как обычно в рыночной экономике, — от реализации ваших дополнительных пожеланий. Что касается различий по маркам оборудования, то между отечественной и импортной продукцией сейчас нет такой ценовой разницы, как, скажем, между газовыми котлами. В среднем за автономную газификацию с резервуаром 4,8 м³ хозяевам придётся заплатить 200–250 тыс. руб.

Фото: /Fotodom.ru; «Русский газ»

ГАЗГОЛЬДЕРы безопасны?

Многим нашим гражданам соседство с газовым резервуаром кажется опасным. Но на самом деле опасность преувеличивают. В резервуаре газ хранится без доступа воздуха под давлением 5–6 атм, и воздух туда попасть никак не может. А если произойдёт разгерметизация, взрыва всё равно не случится, поскольку газ будет сброшен в атмосферу, где рассеется до безопасной концентрации. Именно поэтому нельзя помещать газгольдер в помещения — чтобы газ не скопился при утечке. Кроме того, в газгольдере установлен предохранительный клапан, сбрасывающий избыточное давление, если по тем или иным причинам резервуар нагрелся.

Визуализация: Игорь Смирягин/Burda Media

Какие газгольдеры выбрать: горизонтальные или вертикальные?

Конструктивно все бытовые газгольдеры можно поделить на модели горизонтального или вертикального расположения ёмкости. Горизонтальные проще в монтаже (с точки зрения проведения земляных работ), но занимают больше места по площади, что может быть критично для небольших участков. Вертикальные в этом отношении удобнее. Кроме того, они больше заглублены, поэтому сжиженный газ меньше охлаждается, что необходимо для его нормальной подачи (температура должна быть выше нуля). В противном случае интенсивность испарения жидкого газа внутри ёмкости резко снижается, и топливо начинает поступать в систему отопления в недостаточном количестве.

Вариант газгольдера с горизонтальным резервуаром и арматурой, размещённой на высоких трубках (прикрыта защитным кожухом). Фото: «Р-Газ»

Бытовые газгольдеры представляют собой резервуары, в верхней части которых расположена площадка (фланец) с вынесенной на неё арматурой (заправочный клапан, клапаны отбора жидкой и паровой фаз, редуктор, предохранительный клапан). Площадка со всех сторон закрыта защитным колпаком, однако закрыта не герметично. В нижней части имеется зазор для вентиляции, и закрывать его нельзя. Площадка и колпак могут быть приподняты над резервуаром на горловине — части резервуара, выполненного в виде цилиндра, расположенного вертикально.

Этапы монтажа вертикального газгольдера. Резервуар соединяют газопроводом с отапливаемым домом. Фото: «Терриком» После чего газгольдер и газопровод засыпают песком. Фото: «Терриком» Газгольдер засыпают песком так, чтобы оставался доступ к площадке с клапанами и прочей арамтурой. Фото: «Терриком»

Вариант установки горизонтального газгольдера

Визуализация: Мавлюда Мельникова/Burda Media

Различают газгольдеры с высокой горловиной (так называемый российский стандарт) и без неё (евростандарт). Отказ от горловины удешевляет конструкцию примерно на 30–50 тыс. руб. Но экономить на ней не всегда нужно. Дело в том, что наличие такой горловины позволяет размещать площадку с арматурой выше, чем при её отсутствии. Это позволяет лучше защищать арматуру от попадания почвенной влаги, особенно при высоком уровне грунтовых вод или при верховодке. По- падание же воды в редуктор приведёт к остановке подачи газа. Из последних технических новинок можно отметить газгольдеры, в которых нет дорогостоящего узла — горловины, вместо неё вся арматура размещена на высоких трубках. Снаружи «лес» из них закрыт металлическим колпаком. Получается дешевле, но соблюдены меры безопасности, так как высота трубок позволяет разместить всю арматуру выше зоны подтопления.

Установка горизонтального резервуара с запорно-предохранительной арматурой, вынесенной вверх на высоких трубках. Фото: «Русский газ» Подземный газопровод до здания изготавливают из полиэтиленовых газовых труб. Фото: «Русский газ» Защитный колпак закапывается так, чтобы обеспечивался доступ воздуха к месту расположения арматуры, но в то же время не попадала вода с поверхности земли и из близко расположенных к поверхности земли грунтовых вод (верховодка). Фото: «Русский газ»

Как предотвратить замерзание газа?

Установка резервуара производится в подготовленный для него котлован. На дне сооружается песчано-гравийная подушка толщиной 30–50 см, утрамбовывается и выравнивается. На неё помещают бетонную плиту, к которой газгольдер крепят металлическими тросами, чтобы при высоком уровне грунтовых вод ёмкость не всплыла. Верхняя точка резервуара должна находиться ниже уровня земли не менее чем на 60 см. Газопровод подсоединяется через редуктор, который, как и заправочный клапан, клапаны отбора жидкой и паровой фаз, предохранительный клапан, является необходимым устройством для работы газгольдера. От газового резервуара к дому газопровод прокладывается под землёй, труба располагается на глубине ниже уровня промерзания земли. К устройствам, которые иметь же- лательно, но не обязательно, относится сепаратор для газового конденсата. Это приспособление размещается на газопроводе перед его присоединением к газовому котлу в его нижней точке в земле.

Зима — лучшее время для монтажа газгольдера: загрузка у строителей снижается, и не придётся ждать, когда освободится бригада специалистов. Фото: /Fotodom.ru

Другим необязательным устройством является система телеметрии, которая позволяет вести удалённый онлайн-контроль за состоянием газгольдера и степенью наполнения резервуара. Телеметрия, конечно, повышает уровень комфорта, и за неё не жалко заплатить 10–15 тыс. руб., а в некоторых случаях её можно получить вообще бесплатно. Такую услугу оказывают некоторые установщики газгольдеров. Они не остаются внакладе — предлагаемые ими системы дублируют информацию, по- этому если установщик газгольдеров оказывает услуги по заправке резервуаров, то, получается, он всегда может своевременно предложить владельцу топливо. И если учесть, что цена сжиженного газа 14–17 руб. за литр, достаточно всего нескольких циклов заправки, чтобы полностью отбить стоимость электроники.

Схема автономного снабжения дома

Визуализация: Игорь Смирягин/Burda Media

ЗАЧЕМ НУЖЕН СЕПАРАТОР ГАЗА?

Сепаратор газа, или конденсатосборник, служит для сбора жидкого газового конденсата, который при определённом стечении обстоятельств может попасть в ваш домашний газопровод (вероятность этого небольшая, но всё же не нулевая). Если такой конденсат попадёт в горелку или на конфорку плиты, он сдетонирует. В лучшем случае будет громкий хлопок, а в худшем возможно повреждение техники.

Как избежать скандалов с соседями?

Если газгольдер никак не удаётся вписать в участок без нарушений, специалисты советуют в первую очередь следить за соблюдением интересов соседей. Так проще избежать скандалов. Вы же, в конце концов, не будете подавать сами на себя в суд, если газгольдер окажется слишком близко от вашего дома или забора? А вот соседи — другое дело.

За всю многолетнюю деятельность мне не встречались новые (заводского исполнения) газгольдеры, сертифицированные согласно ГОСТ и при этом не- пригодные для применения. Поэтому в первую очередь выбирайте того, кто будет устанавливать ваш газгольдер. В большинстве случаев только реальный опыт помогает правильно рекомендовать объём, тип и производителя газгольдера именно для вашей ситуации, и инженер не будет утаивать особенности разных производителей, ведь гарантировать работу их продукции придётся ему. Что же касается самих резервуаров, то я никогда не рекомендую бывшие в употреблении и так называемые восстановленные газгольдеры (часто их выдают за новые, и этот рынок получил развитие буквально пару лет назад). Такие резервуары зачастую достаются перекупщикам чуть ли не даром. Но состояние этих ёмкостей неизвестно, их никто серьёзно не обследует. И в этом случае получается даже не лотерея, а постоянная потенциальная опасность для себя и окружающих, тогда лучше выбрать совсем другое решение.

Александр Денисов

Коммерческий директор холдинга «Газ Регион Инвест»

МИНИМАЛЬНЫЕ РАССТОЯНИЯ ОТ ПОДЗЕМНОГО ГАЗОХРАНИЛИЩА ДО ХОЗЯЙСТВЕННЫХ ОБЪЕКТОВ*

Тип хозяйственного объекта	Расстояние в свету, м
	Объём резервуара до 10 м3	Объём резервуара 10–20 м3
Жилые здания	10	15
Сараи	8	10
Детские площадки	10	10
Подземная канализация	3,5	3,5
Автодороги категорий 4 и 5	5	5
Колодцы	5	5
Деревья	10	10

* При проектировании в стеснённых условиях допускается уменьшение этих расстояний на 50%.

Основным элементом автономной системы газоснабжения является газгольдер, представляющий собой емкость наружного или подземного типа, в которой хранится сжиженный углеводородный газ (СУГ).

Газгольдер (англ. gas-holder) — стационарный резервуар подземной или наружной установки, предназначенный для хранения углеводородных газообразных энергоносителей — сжиженного пропан — бутана, биогаза, метана и др.

По способу установки газгольдер может быть как наземные, так и подземным, каждый из которых обладает своими достоинствами в эксплуатации, а именно, подземный газгольдер — большая площадь испарения, наземный — удобство для осмотра и технического обслуживания.

Какого объема газгольдер для для дома Вам необходим, поможет определить инженер по телефону (495) 514-75-34.

Существует также приближенная формула, которая поможет Вам в расчетах: для отопления 1 кв. м. в расходуется 22-25 литров газа в год.

Мы поможем Вам выбрать и купить газгольдер для любого объекта, а также подберем оптимальное оборудование для котельной и отопительной системы.

Земляные работы.

Технические требования при монтаже газгольдера и автономной системы газоснабжения. Требования в части выбора места расположения резервуара для хранения газа и прокладки газопровода.

Минимальные расстояния при устройстве котлована для газгольдера емкостью 10 000 литров до ближайших зданий и сооружений:

До жилых домов этажностью до 5 этажей включительно — 10 метров;

До зданий промышленного назначения, кроме пожароопасных производств — 8 метров;

До пожарного или искусственного водоема, водозаборного колодца, артезианской скважины — 15 метров;

До септика — 5 метров;

До гаражного бокса — 5 метров;

До границы участка, огороженного забором — 2 метра;

До охранной зоны линии электропередач напряжением до 10 кв включительно — 2 метра;

До отдельно стоящих деревьев с развитой кроной — 5 метров.

Трасса прокладки газопровода низкого давления должна располагаться на расстоянии не менее:

2 метров от капитальных ленточных и столбчатых фундаментов зданий и сооружений;

1 метра от подземных коммуникаций при параллельной прокладке.

0,2 метра по высоте при пересечении с наружными и подземными коммуникаций;

Без ограничений при прокладке вблизи забора без фундамента.

Примечания:

1. Указанные расстояния при установке газгольдера и газопровода могут быть уменьшены при наличии инженерного обоснования и утвержденного проекта.

2. Охранная зона ВЛ напряжением 0,4 кв составляет 2 метра, ВЛ напряжением 6-10-20 кВ составляет 10 метров.

Размеры траншеи для газопровода низкого давления в средней полосе РФ:

Глубина — не менее 1,9 метра

Ширина определяется состоянием грунта на участке производства земляных работ и безопасностью их выполнения.

Для монтажа подземного газопровода используются газовые полиэтиленовые трубы со сварными соединениями.

Для устройства надземного газопровода и внутренней газовой разводки используются стальные газовые трубы с их последующей окраской стойкими защитными красками или составами.

При монтаже внутридомовых участков газопровода не допускается использование разъемных соединений.

Установка газового резервуара на участке – дешевое, простое решение. Но пользоваться им без проблем можно только в теплом климате. Причина – использование пропан-бутановой смеси, которая перестает равномерно испаряться уже при -0,5 градусов по Цельсию. Рациональным решением станет установка подземного газгольдера.

Минусы установки наземного резервуара.

При минусовой температуре из емкости полностью испаряется пропан, а бутан оседает, превращаясь в сжиженную субстанцию. Из-за этого отопительное оборудование отключится, но приборы контроля будут показывать достаточный уровень природного топлива. Для возвращения бутана в газообразное состояние, тут необходим подогрев.

Для этого используется энергосберегающий кабель (им обматывают резервуар и трубопровод) или испаритель. Он ставится на емкости объемом от 2,7 кубических метров. В таком случае владелец получает дополнительные затраты на содержание системы обогрева газгольдера и трубопровода.

Можно возразить, что и в условиях северного климата используются наземные газгольдеры. Это так, но устанавливаются большие по объему емкости, со специальным утеплением и мощными испарителями, которые стоят десятки тысяч долларов. Такие системы используются в промышленности, не подходят для жилого сектора.

Рациональной альтернативой будет установка подземного газгольдера. Это будет стоить дороже, но дополнительные затраты окупятся эффективным использованием, отсутствием необходимости обслуживать систему обогрева, оплачивать энергоносители.

Установка наземной емкости небольшого объема от 0,6 до 1.0 метра кубического – это сезонное решение для дачи. В холодное время года система не будет работать эффективно без дополнительного обогрева. Даже в условиях летних заморозков возникают проблемы с газоснабжением.

Проблемы, связанные с установкой поземного газгольдера, способы их решения.

Часто владельцы частных домов выбирают установку наземной емкости как простое решение следующих проблем:
• маленький приусадебный участок;
• высокая кислотность почв;
• близкое залегание грунтовых вод;
• ограниченный бюджет.

Все они решаются достаточно просто. На небольшом участке, для соблюдения отраслевых нормативов (емкость должна находиться не ближе, чем в 10 метрах от дома и 2-х метрах от межи или забора соседа) газгольдер закапывается вертикально. Это делается ниже точки промерзания – от 1 до 1,2 метра.
Проблема высокой кислотности почв решается покупкой емкости с антикоррозийным покрытием. А близость грунтовых вод компенсируется установкой модели с высокой горловиной и патрубками. Такие модели, в среднем, дороже на 5000–40000 рублей. Чтобы резервуар не «всплыл», дополнительно устанавливается плита якорения.
Что касается ограниченного бюджета, то желание сэкономить в долгосрочной перспективе оборачивается дополнительными затратами. Лучше вложить деньги в систему автономного газоснабжения один раз, сделать ее энергонезависимой, чем постоянно оплачивать обслуживание обогрева. Доплатить придется в основном за земляные работы от 35000 до 100 000 рублей, в зависимости от габаритов резервуара. Можно сэкономить на размере, но тогда нужно будет чаще заправляться.

Почему лучше устанавливать подземный газгольдер?

Установка подземного резервуара делает систему газоснабжения энергонезависимой, что сокращает текущие расходы владельца. Это капитальное решение, которое позволит без проблем отапливать дом в морозы без установки дополнительного обогрева.
Проблемы с грунтовыми водами, почвой, нехватки пространства устраняются с помощью инженерных решений и грамотного выбора резервуара. А дополнительные затраты на установку подземного газгольдера быстро окупаются за счет эффективности, энергетической независимости системы.

Установка газгольдера в частном доме важное и ответственное мероприятие. От качества выполненных работ во многом зависит подача газа, а также срок службы самого газгольдера.

Ход работ зависит от способа установки газгольдера, которая может быть подземной или наземной. При этом сам резервуар для хранения газа по отношению к поверхности земли может быть расположен вертикально или горизонтально.

Доставка газгольдера к месту установки производится большегрузным автомобилем, а его перемещение по участку производится с помощью подъемного крана. При этом важно не повредить резервуар и не нарушить его наружные защитные оболочки, что возможно только при минимальном количестве манипуляций с ним. Целесообразно производить установку газгольдера сразу же после его доставки, предварительно выбрав и подготовив место для монтажа.

Место расположения газгольдера

Выбор места для установки газгольдера объемом не более 10 м3 производится в соответствии с требованиями безопасности и действующими СНиП.

Его расположение должно соответствовать следующим правилам:

• Расстояние между газгольдером и жилыми домами должно быть не менее 10 метров
• Расстояние между газгольдером и промышленными объектами должно быть не менее 8 метров
• Расстояние между газгольдером, хозяйственными постройками (в том числе и гаражом) и деревьями должно быть не менее 5 метров.
• Между водозабором (скважиной, колодцем) и газгольдером должно быть не менее 15 метров
• Расстояние между газгольдером и септиком или накопительным колодцем должно составлять 5 и более метров
• Расстояние от газгольдера до линий электропередач должно составлять полторы высоты опоры

При прокладке наземного газопровода следует учитывать, что расстояние между ним и фундаментом жилых зданий должно быть не менее 2 метров, а расстояние между газопроводом и любыми другими коммуникациями в любой точке должно быть не менее 1 метра.

Расстояния между газгольдером и перечисленными объектами могут быть уменьшены при наличии инженерного обоснования и проекта.

Подземная установка газгольдера

Подача газа в дом из газгольдера возможна только при его испарении и переходе из жидкого состояния в газообразное. Этот процесс напрямую зависит от температуры газа, а при его хранении в газгольдере от температуры окружающей среды. Если температура газа отрицательная, для ускорения процесса испарения газ подогревают, используя для этого испарители, подключаемые к электрической сети. Для частных домов и дач эксплуатация испарителя может оказаться слишком затратной.

Самым простым и доступным способом обеспечить стабильное устойчивое испарение газа является расположение газгольдера в грунте ниже его точки промерзания, где температура практически круглогодично составляет 8-10 С. В Москве и Московской области эта отметка находится ниже 1,5 метров от поверхности земли.

Для снижения уровня теплопотерь газгольдер углубляют на расстояние не менее 60 см от поверхности земли и засыпают его грунтом. Свободной на поверхности остается только горловина.

Преимущества и недостатки подземной вертикальной установки газгольдера

Следует отметить, что подземная установка резервуара для хранения СУГ может быть горизонтальной и вертикальной. При этом большая часть вертикального газгольдера всегда находится ниже точки промерзания грунта, что является гарантией постоянной температуры газа и его стабильного испарения, чему в немалой степени способствует постоянная площадь зеркала СУГ.

Следует отметить, что вертикальные резервуары для хранения СУГ менее подвержены выталкиванию в результате морозного вспучивания. К тому же для расположения Вертикального газгольдера в частном доме проще найти свободный участок, соответствующий всем требованиям безопасности.

Среди недостатков вертикального газгольдера следует отметить сравнительно небольшую площадь испарения (в горизонтальном резервуаре она значительно больше), а также необходимость подготовки более глубокого котлована.

Преимущества и недостатки подземной горизонтальной установки газгольдера

Установка горизонтального газгольдера проще, чем монтаж вертикального резервуара для хранения СУГ. Зеркало испарения газа в нем значительно больше, чем в вертикальных резервуарах, что обеспечивает более интенсивную подачу газа и возможность одновременного включения на полную мощность всех газовых приборов.

Среди недостатков горизонтального газгольдера следует отметить большой объем земляных работ, что не всегда удобно при устройстве системы автономного газоснабжения на уже обжитых участках: приходится удалять посадки, в том числе и плодовые деревья. К тому же горизонтальные газгольдеры в большей степени подвержены выталкиванию из грунта и нуждаются в надежном креплении.

Порядок установки подземного газгольдера

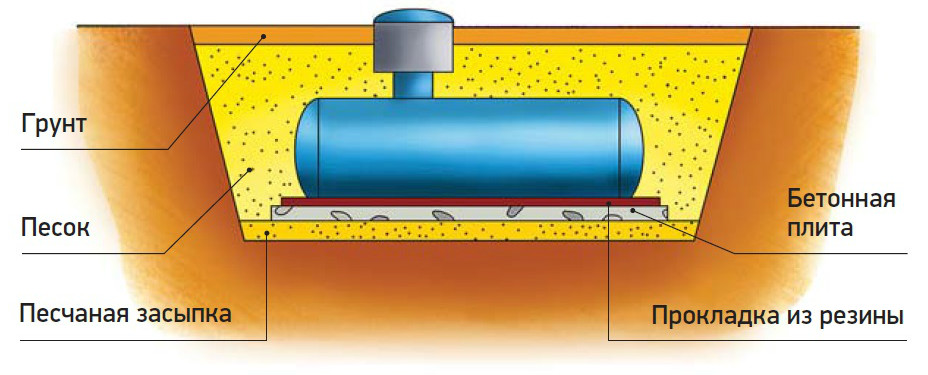

Для установки газгольдера в частном доме вначале готовится котлован, дно которого уплотняется любым доступным способом (например, с помощью вибрации). На дно котлована укладывается слой смеси гравия и песка, поверх которого устанавливается бетонная плита. Вместо плиты можно залить бетонную подушку, которая в дальнейшем используется для крепления газгольдера и служит своеобразным якорем.

Для крепления газгольдера к бетонной плите используют специально предназначенные для этого «лапы», устанавливаемые на заводе. Для этого используют штифты из нержавеющей стали. Если конструкция резервуара для хранения СУГ не предусматривает наличие крепежных элементов, используют соединение с помощью стальных тросов и петель, вмонтированных в бетонное основание.

При монтаже в обязательном порядке монтируется электрохимическая защита газгольдера от всех видов коррозии, а также устанавливается емкость для сбора конденсата. Перед засыпкой проводится опрессовка системы газоснабжения.

Засыпка грунтом выполняется с особой осторожностью. При этом необходимо исключить наличие камней и кусков грунта, способных повредить резервуар. Первый слой засыпки делается сухим песком.

Верхний слой делается из плодородного грунта и может использоваться для разбивки цветника или огорода, но только не для посадки плодовых деревьев.

Наземная установка газгольдера

Наземная установка газгольдеров в частных домах практикуется только в особых случаях, например, при малом объеме потребления газа и, соответственно, при малом объеме газгольдера, а также при отсутствии технической возможности проведения земляных работ, что обычно связано со скальными грунтами и слишком близким залеганием к поверхности грунтовых вод.

При наземной установке газгольдера в обязательном порядке производится его крепление к основанию, обеспечивающее устойчивое положение емкости в пространстве, а также надежная защита резервуара от прямого попадания солнечных лучей.

В обязательном порядке предусматривается защита от попадания молний и от коррозии.

Зимой эксплуатации наземных газгольдеров в частных домах ведется с использованием испарителей.

Пропан, бутан и пропан-бутановые смеси широко используются в жилищно-коммунальном хозяйстве для автономного газоснабжения, нефтегазовой промышленности и газозаправочных станциях. Хранение и выдача сжиженных газов осуществляется в сосудах для пропан-бутана.

Саратовский резервуарный завод производит сосуды для хранения сжиженного газа СУГ (пропан-бутановой смеси) объемом от 4,2 м3 до 200 м3. Они производятся как по типовым размерам, так и по индивидуальному заказу. По требованию Заказчика наши специалисты изготовят газгольдеры (второе название) любого размера, имеющими необходимую толщину стенок и с требуемым технологическим оборудованием.

Конструкция сосудов для хранения сжиженных газов

Конструктивно они представляют собой горизонтальные цилиндрические емкости с эллиптическими днищами.

В зависимости от условий эксплуатации емкости для СУГ могут размещаться наземно или подземно.

Наземная установка газгольдеров производится на седловые опоры или площадки, конструкция которых регламентируется ОСТ 26-2091-93 «Опоры горизонтальных сосудов и аппаратов. Конструкция».

Устройство двустенных сосудов для сжиженного углеводородного газа

Возможно также изготовление двустенных сосудов для пропан-бутановых смесей, или, так называемых, «сосудов-в-сосуде». В них пространство между стенками заполняется жидкостью или азотом для дополнительной защиты от аварийных ситуаций и утечек хранимого продукта.

Следует отметить, что в них возможно хранение любых газов, упругость паров которых при определенной температуре (+50°С ) не превышает упругость паров пропан-бутана, а также легких фракций бензина.

Производство газгольдеров для сжиженного газа СУГ

Саратовский резервуарный завод имеет необходимые Сертификаты соответствия для изготовления сосудов для СУГ.

Они изготавливаются из сталей марок 09Г2С-6 (для температуры эксплуатации от -30°С до +50°С) и 09Г2С-8 (для эксплуатации при температуре -60°С до + 50°С).

Эллиптические днища изготавливаются в соответствии с ГОСТ 6533-78 «Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры». Они специально предназначены для емкостей, работающих под давлением, и представляют собой эллипс и цилиндрическую отбортованную или неотбортованную часть. В зависимости от диаметра и толщины металла они производятся или методом фланжирования (так называемой, холодной накаткой) или методом штамповки. Для ровного стыка со стенкой края обрабатываются плазменной резкой или шлифованием.

Штуцеры для присоединения технологического оборудования располагают на верхней части емкости. Дополнительно по требованию Заказчика емкости для СУГ могут комплектоваться лестницами, площадками, теплоизоляцией.

При проектировании и производстве емкостей для сжиженных газов, последние должны обеспечивать пожарную безопасность, то есть быть герметичными, которая также достигается за счет установки дополнительной запорно-предохранительной и регулирующей арматуры (клапанов, задвижек, кранов).

Защита поверхностей осуществляется путем нанесения гидроизоляционного слоя из композитных материалов на подземные сосуды СУГ и грунта и эмали серого цвета на наземные.

Производство наземных и подземных газгольдеров регламентируется государственными нормами и правилами:

• Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением

• ГОСТ Р 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия»

• ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных»

• ФНиП «Правила безопасности для объектов, использующих сжиженные углеводородные газы» (Приказ № 558 от 21 ноября 2013 года)

Технические характеристики сосудов под давлением для хранения сжиженных углеводородных газов

Сосуды хранят пропан-бутановые смеси под давлением 1,6 МПа. Температура стенок должна быть в диапазоне от -60°С до +50°С. Если температура окружающей среды выходит за рамки требований, то устанавливается дополнительное технологическое оборудование для подогрева продукта.

Газгольдеры для хранения СУГ должны эксплуатироваться в климатических районах УХЛ и Т (умеренно-холодный и тропический) по ГОСТ 15150-69.

Сейсмичность районов эксплуатации не должна превышать 7 баллов (в соответствии с СНиП II-7-81). Их эксплуатация возможна в более сейсмоопасных районах. Соответствующие расчеты должны производиться и соответствовать требованиям вышеуказанных нормативных документов.

Все емкости для хранения пропан-бутана должны проходить государственную экспертизу на соответствие внешнего и внутреннего покрытия, на соответствие других параметров и характеристик соответствующим нормам, правилам и требованиям к объектам эксплуатации сжиженных углеводородных газов.

Характеристики	СУГ-4,2	СУГ-5	СУГ-8	СУГ-10	СУГ-12	СУГ-16	СУГ-20	СУГ-25	СУГ-50	СУГ-80	СУГ-100	СУГ-200
Рабочий продукт	сжиженный углеводородный газ, пропан-бутан или другие газы с упругостью паров не более, чем у пропана
Номинальный объем, м3	4,2	5	8	10	12	16	20	25	50	80	100	200
Уровень налива, %	85
Полезный объем, м3	3,6	4,25	6,4	8,5	10,2	13,6	17	21,25	42,5	68	85	170
Способ размещения	наземный, подземный
Конструктивное исполнение	одностенные, двустенные
Днища	эллиптические
Давление рабочее, МПа	1,6
Давление расчетное, МПа	1,8
Давление пробное гидравлическое, МПа	2,03
Температура эксплуатации, ºС	-40…+45
Основной материал	сталь 09Г2С
Толщина стали	10-22 мм
Группа аппарата по ОСТ 26-291-94	1
Класс опасности по ГОСТ 12.1.007-76	4
Пожароопасность по ГОСТ 12.1.004-91	да
Категория и группа взрывоопасности по ГОСТ 12.1.001-78	IIa-Т3
Антикоррозионная защита внешней поверхности подземных сосудов	антикоррозионная защита весьма усиленного типа оп ГОСТ 9.602-2016 «Сооружения подземные. Общие требования к защите от коррозии»
Установленный срок службы, лет	20
Габаритные размеры (подбираются по индивидуальному заказу и даны для справки)
Наземного сосуда (диаметр Dхдлина Lх высота Н)	1600х 2360х 1190	1600х 2900х 1990	1600х 4360х 1990	1600х 6100х 2110	1600х 6280х 2110	1600х 8250х 2110	1600х 9980х 2100	2000х 8120х 2320	2400х 11470х 2724	3000х 11500х 3510	3000х 14700х 3695	3400х 22900х 3910
Подземного сосуда (диаметр Dхдлина Lх высота Н)	1600х 2360х 2450	1400х 3456х 2620	1400х 5450х 2635	1600х 5450х 2500	1610х 6300х 2510	1600х 8400х 2510	1600х 9980х 2600	2000х 8104х 2877	2400х 10100х 3380	3000х 11500х 3910	3000х 14660х 4185	3400х 22900х 3910
Масса подземных одностенных сосудов, кг	1400	1800	2400	3100	3200	4000	4900	5620	9700	16900	21500	42200
Масса наземных одностенных сосудов, кг	1600	1700	2600	3000	3200	3800	5100	5620	10050	16750	21500	42200
Масса подземных двустенных сосудов, кг	2150	2300	4100	5350	6150	7650	9000	10600	16200	27200	35200	58300
Масса наземных двустенных сосудов, кг	2100	2200	4000	5200	6000	7500	8700	10600	16000	27000	35000	58300

Как заказать изготовление сосудов для хранения СУГ на Саратовском резервуарном заводе?

Для того, чтобы рассчитать и заказать сосуд для хранения сжиженных газов, Вы можете:

• позвонить нашим специалистам по телефону 8-800-555-9480
• прислать технические требования на электронную почту
• воспользоваться формой «Запрос цены», указать контактные данные, и наши специалисты свяжутся с Вами

Специалисты Завода предлагают комплексные услуги по строительству объектов нефтегазовой отрасли:

• выполняем инженерные изыскания и проектирование объектов
• изготовление металлоконструкций различного назначения
• доставку и монтаж изделий
