Клещи для проводов

Для обеспечения бесперебойной подачи электроэнергии важно позаботиться о надежном соединении проводов гильзами. Распространенное явление – скрученные соединения на участках электропроводки. С обоих концов места скрутки спустя время окисляются и сильно нагреваются при больших нагрузках, что чревато замыканием и самовозгоранием. Также важно учитывать, что из-за электрохимических свойств алюминия и меди нельзя их соединять напрямую. Специальные обжимные гильзы для соединения проводов способны обеспечить самую надежную опрессовку.

Что такое опрессовка проводов гильзами

Опрессовка – это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент – пресс-клещи.

В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

Соединение проводов гильзами необходимо осуществлять в следующих случаях:

• Нужно соединить провода с большой площадью сечения.
• Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
• Нужно соединить провода в линиях с высокой нагрузкой.

Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

• Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
• Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
• Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза. Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.

Опрессовка позволяет соединить между собой провода, изготовленные из разных материалов, например, алюминий и медь. Пайка и сварка такие возможности не предоставляет.

Из недостатков выделяют следующие:

• Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
• Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.

Также стоит упомянуть об ощутимых затратах на расходные материалы.

Принцип работы опрессовщика проводов

Опрессовка осуществляется двумя способами: сплошное обжатие и местное вдавливание.

Для обжима применяется алюминиевый или медный провод. На основании этого должна использоваться гильза, изготовленная из алюминия или меди. Также существует медно-алюминиевая или соединительная трубка для жил из разных материалов.

Алюминиевый кабель с течением времени образует окислительную пленку, по этой причине гильза должна тщательно зачищаться и обрабатываться специальным составом. Для защиты материала от окисления чаще всего используют кварцевазелиновую пасту. Медный провод также нужно обрабатывать специальными составами. Благодаря им уменьшается вероятность повреждения жилы провода при опрессовке, а также уменьшается сила трения.

Многопроволочные жилы выравнивают и складывают таким образом, чтобы они легко входили в гильзу. В патрон вставляется кабель до самого упора. Соединять элементы нужно не на месте стыка, а с небольшим заводом.

Должны быть использованы гильзы, которые предназначены и рассчитаны под суммарное сечение обжимаемых жил. Если применяется пресс с местным (точечным) вдавливанием, равномерно вдоль всей длины делают 2-3 прожилки, это необходимо для надежного и качественного электрического контакта, а также обеспечения механической прочности в месте соединения. При использовании квадратных матриц или гексагональных стоит руководствоваться теми же правилами.

Важно проследить, чтобы при обжиме не треснула гильза, а также убедиться в отсутствии прожатых полостей. После произведенной опрессовки место соединения изолируют при помощи локоткани или изоленты. Завершающий этап – осторожно сложить кабель в распределительную коробку.

Различие обжимных трубок для проводов по материалу

Соединительные гильзы делятся на несколько разновидностей в зависимости от материала изготовления. Использование разных видов обусловлено тем, что из-за электрохимических свойств металлов некоторые вступают в активную реакцию друг с другом, что влечет окисление проводов и их перегревание при нагрузке.

Медные гильзы

Аббревиатура ГМ указывает на то, что гильза изготовлена из качественной меди. Используется исключительно для соединения медной проводки. Поверхность ГМ не покрыта защитной оболочкой, поэтому эксплуатировать ее можно лишь в неагрессивных условиях окружающей среды.

Луженые гильзы

При помощи луженых гильз соединяют медные провода, предназначенные для работы в агрессивной среде. Это те же самые гильзы из меди, только их поверхность покрыта специальным составом, образующим защитную оболочку белого цвета. Аббревиатура следующая – ГМЛ.

Преимущество лужения заключается в защите материала от электрохимической коррозии, однако для алюминиевой проводки применять ГМЛ запрещено. Обусловлено это тем, что в процессе сжатия частично разрушается защитный слой, что в результате приведет к непосредственному контакту алюминия и меди.

Соединительные трубки для жил из разных материалов

Проведение электрических линий, как правило, не обходится без использования и соединения жил, изготовленных из разных материалов. Для подобных целей используют специальные гильзы, которые считаются комбинированными и называются ГАМ. Конструкция проста, но особенность ее заключается в использовании разных материалов. Две части трубки сварены в одну, одна изготовлена из алюминия, а другая из меди. Середина, место стыка оснащено специальным ограничителем. Благодаря ему обеспечивается равный вход жил с обеих сторон.

Отличается эта разновидность по форме. Объяснить это можно тем, что алюминиевая часть трубки имеет больший диаметр из-за необходимости большего поперечного сечения у проводника.

Алгоритм опрессовки ГАМ аналогичен предыдущим способам.

Существует еще одна разновидность гильз, предназначенных для опрессовки проводов. Ее отличие заключается в покрытии поверхности изоляцией. Их эксплуатация не требует дополнительного использования соединительных термоусадочных трубок или ленты ПВХ. Поверхность гильз покрыта материалом, которому свойственны пластичные характеристики. Во время опрессовки слой ПВХ тоже сжимается, но при этом прямого контакта между гильзой и проводом не будет.

Инструменты для опрессовки

В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:

• Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
• Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
• Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.

Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

Пресс клещи

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.

Существует несколько разновидностей пресс-клещей в зависимости от назначения:

• для обжима гильз;
• для удаления изоляционного слоя с жилы.

Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.

Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.

Модификации обжимных пресс клещей:

• Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
• Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.

Гильзы для обжима проводов – это разновидность неразъемного соединения. Во избежание ошибок установки нужно перед глазами иметь схему электропроводки.

Сегодня применяются разные способы соединений электрических проводов в доме или квартире. Например, их можно зажать в клеммах WAGO или простых клеммных колодках, спаять или соединить СИЗами. Также можно сделать обычную скрутку.

Еще одним из возможных и доступных способов соединения электрических проводов или кабелей является опрессовка гильзами. Помимо самих гильз, потребуется также пресс-клещи, которые бывают механическими или ручными.

Впрочем, для обжима гильз на проводе можно изготовить также самодельный инструмент. И для этого понадобятся старые плоскогубцы. Такое приспособление обойдется дешевле заводских аналогов, и вполне справляется со своей задачей.

Основные этапы работ

Если вы используете старые и очень ржавые плоскогубцы, то для начала неплохо бы их разработать. Облегчить задачу поможет WD-40. А потом между губками инструмента надо будет приварить обычную гайку.

После сварки необходимо будет зачистить сварные швы, а потом с помощью болгарки разрезать гайку пополам. Для удобства плоскогубцы лучше зажать в тисках.

К одной из ручек плоскогубцев мастер приваривает два стальные полосы параллельно друг другу. Между полосами с другой стороны надо приварить удлиненную гайку, в которую вкручивается длинный болт.

Для удобства к шляпке болта мастер приваривает вороток из куска металлического прутка. Подробно о том, как сделать инструмент для обжима гильз на электрическом проводе, смотрите в видеоролике на сайте.

Какие используются инструменты

Для того чтобы выполнить такой тип соединения чаще всего используются специальные инструменты для опрессовки проводов, такие как механические и ручные пресс-клещи. С их помощью можно плотно зажать контакты по всей длине. Ручными клещами может сжиматься гильза с сечением меньше 120 мм2. Гильза с большим сечением соединяется уже без клещей, а с помощью инструмента с гидравлическим приводом.

Если необходимо сделать обжим нескольких жил различного размера, то следует использовать клещи, которые имеют матрицу для разных сечений и регулируемые пуансоны. Преимущество такого инструмента в том, что отпадает необходимость постоянно что-то переустанавливать, достаточно лишь повернуть матрицу или винт пуансона до требуемого сечения.

Никогда не обжимайте гильзы или наконечники пассатижами или в тисках – так вы зажмете жилу, но не обеспечите хорошей механической прочности и контакта. При малейших нагрузках жила выйдет из гильзы. Смысл обжимки – в давлении на гильзу или наконечник с разных сторон и формировании определенной формы, прочно удерживающей токопроводящую жилу!

Соединение проводов опрессовкой – это самый оптимальный способ относительно механической прочности, но он считается неразборным. Чтобы рассоединить кабель, нужно отрезать определенный участок. А чтобы соединить их, подойдет любой проводник произвольного сечения (как медные, так и алюминиевые).

Технология опрессовки

Существует два метода, с помощью которых осуществляется опрессовка:

• местное вдавливание;
• сплошное обжатие.

Провод для обжима используется медный или алюминиевый. Поэтому и гильза может быть либо из меди, либо из алюминия. Бывает еще медно–алюминиевая. Так как кабель из алюминия склонен к формированию окислительной пленки, то алюминиевая гильза должна поддаваться зачистке и обработке особенной смазкой. Для защиты алюминия от окислов используют кварцевазелиновую пасту. Провод из меди также подлежит обработке смазкой. С ее помощью уменьшается вероятность повреждения жилы при опрессовке и снижается трение.

Если жил многопроволочные – их выравнивают и складывают так, чтобы они легко входили в гильзу, можно немного скрутить проволочки. Затем кабель вставляется в патрон до упора. Соединение может быть сделано не встык, а, например, с заводом. Тогда общее сечение всех проводов не должно превышать сечение втулки.

В любом случае применяются гильзы, рассчитанные под суммарное сечение обжимаемых жил. Если используется пресс с точечным (местным) вдавливанием – делают 2-3 прожимки равномерно распределенные по длине гильзы, для обеспечения механической прочности соединения и хорошего электрического контакта. При сплошной обжимке с помощью гексагональных или квадратных матриц – рекомендации в сущности те же. В обоих случаях важно чтобы гильза не треснула при обжиме (если она слишком маленькая) и не было не прожатых мест и полостей (если она слишком большая).

После того как была осуществлена опрессовка, в месте соединения необходимо создать внешний изолирующий слой с помощью изоленты или локоткани. После изоляции следует аккуратно сложить провода и сам кабель в распределительной коробке.

На видео ниже наглядно показывается, как опрессовать провода пресс-клещами:

Требования к размерам прессованных соединений

Для каждого типа гильз есть стандартный размерный ряд, соответствующий ГОСТам. Ниже приведен пример таблицы размеров ГМЛ (гильза медная луженная):

Что касается маркировки, то она расшифровывается следующим образом:

Стандартные ошибки при обжиме

Существует несколько типичных ошибок, которые совершают начинающие электрики или те, кто сам осуществляет процесс опрессовки жил. Например:

1. Использованная гильза имеет сечение меньше, чем провод. Никогда не нужно уменьшать сечение жил и подстраивать ее под диаметр гильзы. Это повергает к повышению сопротивления и уменьшению пропускной способности. Там, где было совмещение, жила будет нагреваться и разрушаться.
2. Гильза с большим размером. Если гнездо используется с большим диаметром, то это не принесет крепкого и надежного объединения. Даже если сгибать провод в несколько раз, это не приведет к хорошей работе, так как механическая прочность упадет почти в два раза.
3. Разрезание гильзы на несколько частей. При обжимке кабеля с малой длиной оголенных концов неудобно работать клещами, да и площадь контакта уменьшается.
4. Опрессовка должна осуществляться исключительно пресс-клещами. Для этого метода совмещения были придуманы особые инструменты. Поэтому не стоит применять пассатижи или молоток, так как это может повредить как гильзу, так и кабель. Чтобы этого не случилось необходимо пользоваться таким инструментом, как пресс-клещи, так как они значительно упрощают работу в обжатии кабельных соединений.

Вот и все, что хотелось рассказать вам о том, как производится опрессовка проводов гильзами. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Основные сведения

Опрессовка — это наиболее надежный неразъемный способ соединения. Он состоит в зажиме двух проводов, находящихся в специальной гильзе. Она может быть сделанной из алюминия или меди. Для того, чтобы решать данную задачу, необходимо использовать пресс клещи для изолированных наконечников. Они помогут обеспечить оптимальную силу сжатия. Только в таком случае можно будет свести к минимуму величину переходного сопротивления. Так что вам обязательно следует обжимной инструмент для наконечников проводов купить, а не пользоваться какими-то сторонними принадлежностями. Они не смогут справиться с задачей столь же качественно.

Что еще следует знать про обжимной инструмент для наконечников и гильз?

Можно выбрать модель с металлическим либо пневматическим приводом. Второй вариант используется в случае, если диаметр провода слишком большой. Как правило, этот показатель не меньше 120 мм2.
Сразу же следует разобраться, из чего состоит данный инструмент.

1. Пуансон — это статический элемент, который осуществляет вдавливание гильзы.
2. Матрица — специальная скоба, отвечающая за деформацию.

Матрица и пуансон подбираются, исходя из размера гильз, с которыми вы собираетесь работать. Часто составные части изделий можно не только менять, но и модифицировать. Что представляют из себя клещи для опрессовки наконечников проводов с самого простого типа? Это простые фигурные губки, с помощью которых происходит обжимка.
Особенно важно правильно выбрать размеры рабочей зоны. В противном случае работа будет произведена неудовлетворительно. Крайне важно прилагать определенные усилия при сжатии. Не следует задействовать чересчур большие усилия. Иначе вы можете попросту повредить поверхность. Также нажатие должно быть достаточным по силе. Иначе жилы попросту не будут в достаточной мере соприкасаться друг с другом. Это приведет к плохому контакту. И инструмент для опрессовки наконечников проводов поможет вам добиться необходимой силы нажатия.
Предпочтения следует отдавать моделям с простой конструкцией. Такой зажим для наконечников проводов будет отличаться удобством при эксплуатации. Особенно следует отметить практичность. Такая гидравлическая обжимка для наконечников электрического кабеля отлично подойдет даже для начинающего электромонтажника. Можно выбрать что-нибудь механическое.

Как осуществляется работа?

Перед тем как приобрести клещи для обжима наконечников гильз, вам необходимо узнать, как правильно их использовать. Помните, чем меньше данный инструмент, тем проще вам будет с ним работать. Для того, чтобы осуществить опрессовку, необходимо предварительно произвести зачистку от изоляции тех проводов, которые вы собираетесь соединить. Далее они продеваются в гильзу. Ее диаметр должен составлять сумму сечений двух кабелей. Теперь можно осуществлять опрессовку, используя обжимные клещи для изолированных наконечников.

Кажется, что выполнить работу достаточно просто. В действительности, самый сложный момент заключается в выборе правильного инструмента. Вы можете приобрести пресс для гильз наконечников на провода, силы которого будет недостаточно для полноценной работы. Опрессовка получится некачественной. Крайне желательно присматриваться исключительно к продукции от проверенных производителей.

Конструкция стандартного инструмента

Качественные опрессовочные клещи для наконечников выпускаются многочисленными производителями, поэтому вы обязательно сможете отыскать подходящий экземпляр. Чаще всего модели позволяют вам работать с с сечениями, находящимися в диапазоне от 1,5 до 16 мм2. Такие изделия чаще всего используются для решения всевозможных бытовых задач. Кроме того, они распространены в мелком производстве.
Выбирайте клещи для опрессовки гильз и наконечников, которые дают именно точечную нагрузку. Они позволят достичь определенной степени нажатия. Храповый механизм оснащается повортным колесиком. Оно позволяет приостановить блокировку на любом этапе работы. Данный функционал может быть полезен в том случае, если у вас не выходит прожать зажим сразу по причине того, что размеры чересчур большие.
Также крайне желательно выбрать пресс клещи для наконечников и гильз, которые обладали бы профилированными рабочими зонами. Они позволяют комфортно работать в различными сечениями. Каждая рабочая зона имеет свой порядковый номер. Когда работа будет завершена, на поверхности от пресса останется клеймо.
Не следует смотреть в сторону моделей со слишком сложной уникальной конструкцией. Обычно они не слишком практичны. Лучше выберите инструмент для опрессовки наконечников и гильз, который уже успел бы зарекомендовать себя с лучшей стороны. К примеру, диаметр в м можно обжать клещами, прилагая усилия всего одной руки. Лучше присмотритесь в сторону максимально простых конструкций прессов. Они гарантируют продолжительный срок службы.

Какие пресс клещи для опрессовки наконечников и гильз вы можете приобрести?

Можно выделить всего несколько разновидностей:

• ручные обжимники;
• электропассатижи;
• кримперы.

Особые вопросы могут возникнуть у вас по поводу последнего вида. Это пресс для обжима клемм наконечников, который отлично подойдет для работы с коннекторами и витой парой. Такие изделия имеют длинные рукояти. Достаточно свести их для того, чтобы сомкнуть губки, к примеру, на клеммах. Некоторые модели обладают также специальным лезвием. Оно необходимо для того, чтобы отрезать кабель. Вам не понадобится искать дополнительные инструменты.

На что следует обратить внимание, выбирая пресс клещи гидравлические для наконечников?

Естественно, многие сразу же начнут смотреть на стоимость подходящего экземпляра. Но нужно отталкиваться от диапазона опрессовки. Она показывает, с какими сечениями вы сможете работать. Если вам нужно клещи для опрессовки наконечников купить для того, чтобы выполнять всевозможные бытовые задачи, то оптимальным будет выбор в пользу пресс клещей с диапазоном в 0,5-5 мм2.

Кроме того, следует обращать внимание на изоляцию ручек. Чаще всего они производятся из пластика. Более продвинутые модели имеют специальные прорезиненные вставки. Все из-за того, что резина не пропускает электроток, а значит, обеспечивает более высокий уровень безопасности.
Где лучше всего приобрести качественные пресс клещи для наконечников?
Хотите отыскать максимально большой перечень моделей? В таком случае вам необходимо присмотреться к ассортименту нашего магазина. Здесь на пресс клещи для обжима наконечников проводов цена находится на достаточно низком уровне. Вы сможете присмотреть как к механическим изделиям, так и к гидравлическим моделям. Есть следующие типы наконечников прессов:

• силовые;
• специализированные наконечники;
• изолированные;
• Rj;
• антенные;
• универсальные.

Хотите максимально быстро отыскать подходящий вариант? Тогда вам необходимо воспользоваться удобным каталогом. Здесь присутствует только продукция от проверенных производителей: IEK, Intertool, KWB, E-next. В карточке с товаром представлены основные характеристики товара. Это поможет вам быстрее сориентироваться. Кроме того, здесь присутствуют крупные фотографии прессов. Можно сразу же отрегулировать максимально и минимально возможный размер матрицы.
Если у вас возникнут какие-либо вопросы, то специалисты обязательно на них ответят. Они готовы дать вам максимально компетентную консультацию. Не можете самостоятельно забрать продукцию? Тогда мы можем организовать для вас оперативную доставку. Купите пресс клещи для медных изолированных наконечников прямо сейчас. Вы не пожалеете о собственном выборе.

При работе с кабельной продукцией постоянно есть необходимость в соединении кабелей между собой и подсоединении его к оборудованию, промышленным станкам и установкам. Для этих целей используют специальные кабельные оконцеватели в виде кабельных гильз и наконечников, для закрепления которых на жилах кабелей требуется специальное устройство в виде кабельных пресс-клещей.

Пресс-клещи в нашем интернет-магазине:

• Все пресс-клещи для опрессовки кабельных наконечников
• Ручные гидравлические прессы для кабельных наконечников
• Кримперы для компьютерных и телефонных проводов
• Пресс-клещи для неизолированных наконечников
• Клещи для опрессовки разрезных наконечников
• Клещи для опрессовки наконечников в изоляции

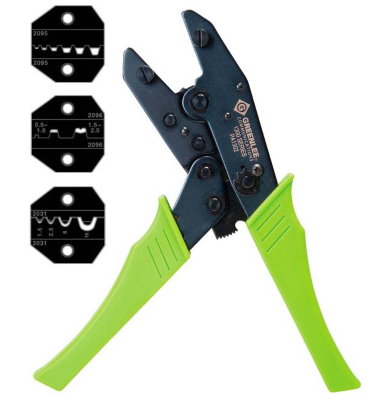

• Универсальные пресс-клещи
• Механический пресс для силовых наконечников

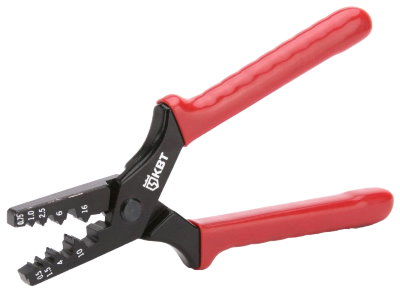

• Пресс-клещи для втулочных наконечников

С развитием технологий усовершенствуются и техники соединения, и подключения кабелей, становясь более надежными. Для качественного соединения кабелей требуется качественно произвести их обжатие, что с легкостью можно сделать, применяя современные пресс-клещи для обжатия кабельных наконечников и гильз.

Разновидности пресс-клещей для опрессовки кабельных наконечников и гильз

Важную роль при соединении кабелей имеет площадь контакта, что сильно влияет на величину контактного сопротивления между проводниками. Чем больше площадь контакта, тем качественнее будет соединение. Большинство инструментов для опрессовки кабельных наконечников работает по одному и тому же принципу, поэтому в первую очередь при подборе инструмента для обжатия кабелей нужно обращать внимание на сечение провода и наконечника. В процессе опрессовки оголенная жила кабеля зажимается внутри гильзы кабельного наконечника, за счет чего и создается большая площадь контакта с прочным соединением.

С помощью пресс-клещей можно обжать следующие виды наконечников:

• вилочные, штыревые и кольцевые наконечники;
• наконечники штекерного и плоского типа;
• соединительные гильзы и разветвители.

Конструктивно весь инструмент для опрессовки кабелей делится на две модификации: пресс-клещи по типу пассатижей и диафрагменные клещи. Рассмотрим наиболее востребованные разновидности инструмента для опрессовки кабельных наконечников.

Клещи для снятия изоляции с кабеля. При зачистке кабелей очень важно не повредить токоведущие жилы кабелей режущим инструментом. Иначе в процессе эксплуатации в этом месте кабель может переломиться. Специально предназначенные для этого клещи отлично справляются с такой задачей и будут просто незаменимы при монтаже распределительных коробок и щитков.

Пресс-клещи для опрессовки кабельных гильз. При опрессовке кабельных гильз важно довести опрессовку до конца, чтобы гильза максимально плотно обжимала жилу кабеля. Клещи для этих целей обязательно подбираются с учетом сечения кабеля и отличаются формой и размером гнезда.

Клещи для наконечников с изоляцией. Клещи для обжатия наконечников в изоляции отличаются от других закругленной конструкцией и классификацией по цветовому признаку. Пресс-формы таких клещей имеют цветовую маркировку, что помогает не ошибиться опрессовке наконечника определенного сечения.

Пресс-клещи для опрессовки наконечников без изоляции. Профессиональные пресс-клещи помимо качественно подогнанных матриц оснащаются дополнительными системами регулируемой разблокировки, гарантирующей качественное завершение обжатия наконечников. Такие клещи не разжимаются, пока процесс опрессовки не завершен.

Пресс-клещи кримперы для витой пары. Такие пресс-клещи применяются только для опрессовки определенного вида кабеля — витой пары. Такой кабель используют для подключения интернета и телефонной связи. Кримперы есть для 4-х и 8-ми жильных проводов, так и для двух видов проводов одновременно.

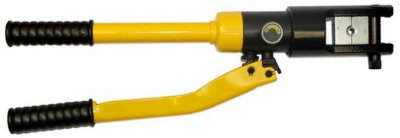

Гидравлические пресс-клещи. Такие клещи предназначены для создания больших усилий при обжатии кабельных наконечников и гильз большого сечения. Они значительно дороже, но и намного удобнее в сравнении с механическими, и оправдывают приобретение при проведении электромонтажных работ, так как значительно сокращают время на опрессовку кабелей.

Выбор обжимных пресс-клещей

Пресс-клещи должны подбираться исходя из задач, которые на них будут возложены. Существую клещи, которые предназначены для работы только с определенным типом кабельных наконечников некоторого диапазона сечений. Очень часто при проведении монтажных работ приходится иметь дело с разными типами наконечников и постоянно зачищать провода, в этом случае лучше приобрести универсальные многофункциональные пресс-клещи со сменными губками, которые с легкостью заменят собой целый набор инструментов.

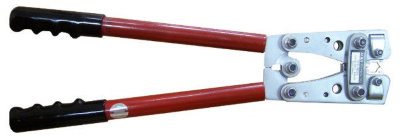

При постоянной работе с медными и алюминиевыми наконечниками большого сечения, лучше приобрести гидравлические пресс-клещи, с помощью которых довольно просто создать необходимое усилие для качественного обжатия и получения надежного контакта.

Как пользоваться пресс-клещами

Наличие качественного инструмента для опрессовки кабелей еще не гарантирует качественное обжатие кабельных наконечников. Инструментом еще нужно уметь правильно пользоваться. Для правильного проведения процесса опрессовки кабелей существуют различные инструкции, придерживаясь которых довольно просто произвести качественное обжатие кабельных наконечников.

Последовательность действий для опрессовки кабелей пресс-клещами:

• зачистка края кабеля с помощью специального инструмента;
• обрезка токоведущей жилы кабеля до необходимой длины;
• разравнивание жилы кабеля и размещение внутри гильзы наконечника;
• опрессовка кабельного наконечника и проверка качества проведенной процедуры.

Получение некачественного соединения в результате опрессовки может быть причиной неправильно подобранной матрицы для определенного сечения и материала кабельного наконечника.
