Армирование железобетонных конструкций является ключевым фактором, предопределяющим их надежность и долговечность. Сооружения из бетона усиливаются арматурными каркасами, собирающимися с помощью вязальной проволоки, о которой мы поговорим в данной статье.

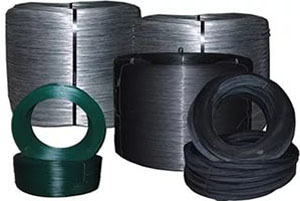

Проволока для вязки арматуры
В публикации представлена проволока для армирования, рассмотрена сфера ее использования, разновидности и особенности применения. Приведена инструкция по расчету расхода материала и рекомендации по его выбору.
Содержание
Вязальная проволока — где и зачем используется?
Арматурная проволока применяется в сфере индивидуального и промышленного строительства для изготовления каркасов, используемых с целью армирования железобетонных конструкций. Посредством вязальной проволоки выполняется соединение смежных прутков арматуры в месте их перехлеста.
Материал может использоваться при сборке следующих типов каркасов:
- фундаментных (ленточных, монолитных, столбчатых);
- перекрытий (цокольных и междуэтажных);
- стяжек полов.
Читайте также: из какой проволоки делают сетку рабицу?
Наиболее распространена проволока для армирования в монолитном строительстве. При промышленном изготовлении железобетонных изделий — свай, плит перекрытия, ЖБ блоков, их каркасы, с целью экономии затрат времени, стыкуются с помощью точечной сварки.
Соединение арматуры проволокой
Соединение армокаркасов посредством вязальной проволоки имеет два важных преимущества в сравнении с технологией сварки. Во-первых — это отсутствие у каркаса слабых мест с повышенной подверженностью к коррозии, которыми являются сварные швы. В процессе эксплуатации швы контактируют с влагой, проникающей сквозь микропоры бетонной конструкции, арматура ржавеет и каркас теряет первоначальную прочность.
Также многие инженеры указывают, что каркас соединенный проволокой отличается эластичностью, что увеличивает общую прочность и устойчивость бетонной конструкции к деформациям. Тогда как жесткий сварной каркас не способен отрабатывать серьезные сгибающие нагрузки, способные являющиеся причиной появления трещин на бетоне.
Как рассчитать расход материала?
Согласно положениям СНиП, норма расхода вязальной проволоки при сборке армокаркаса составляет 30 см на одно соединение либо 4 кг на тонну арматуры. Чтобы узнать, какое количество материала вам потребуется использовать, необходимо определить число точек стыковки арматуры в каркасе и высчитать общий расход.
В качестве примера приводим расчет расхода проволоки для армирования фундамента ленточного типа. Используем условный размер фундамента 5*6 м, в нем будет 2 пояса продольной арматуры — верхний и нижний, по 3 прутка в каждом, соединенные вертикальными и поперечными перемычками с шагом 40 см.
Вязка автоматическим пистолетом
Алгоритм определения расхода:
- Высчитываем периметр каркаса: 5*6 = 30 метров.
- Определяем количество перемычек исходя из шага в 40 см: 30/0,4 = 75 шт.
- На каждой перемычке будет по 6 точек стыковки (по 3 прутка на каждом поясе), определяем количество соединений: 75*6 = 450 шт.
- Высчитываем расход вязальной проволоки: 450*0,3 = 135 м.
Итого, для соединения прутков каркаса нам потребуется использовать 135 метров материала. Аналогичным образом, определив количество соединений и умножив их на нормативный расход, можно высчитать общий расход проволоки для сборки армокаркаса любой конфигурации.
Классификация и разновидности
Проволока для армирования классифицируется на разновидности по таким параметрам как:
- наличие либо отсутствие защитного покрытия;
- термическая обработка;
- класс прочности.
В зависимости от наличия защитного покрытия материал делится на две разновидности: изготовленный из обычной низкоуглеродистой стали и оцинкованный. Покрытие наносится посредством горячего цинкования, которое подразумевает выдерживание бухт проволоки в ваннах расплавленного цинка.
Читайте также: в чем преимущества применения порошковой проволоки для сварки?
Материал с защитным покрытием делится на два класса — 1Ц и 2Ц. Отличия между ними заключаются в толщине слоя оцинковки, в материале класса 2Ц защитный слой значительно толще: для сравнения — 155 против 85 г/м2 в проволоке диаметром 6 мм. Альтернативой оцинкованным материалам является проволока МНЖКТ из медно-никелевого сплава, однако в строительстве ее применение неоправданно ввиду высокой стоимости.
data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>
Оцинкованная проволока ВР-1
По типу закалки арматурная проволока классифицируется на необработанную и прошедшую отжиг (имеет в маркировке литеру О). Суть термической обработки заключается в нагреве материала до заданной температуры в доменной печи и его последующего охлаждения. В результате отжига изменяется кристаллическая структура металла и разрушается внутреннее напряжение стали, что обеспечивает повышенную эластичность и механическую прочность проволоки.
Читайте также: как производят горячекатанную проволоку, а как – холоднотянутую?
В зависимости от класса прочности изделия классифицируются на две группы В-1 (обычная) и В-2 (высокопрочной). Отличия между ними заключается в марке используемых сплавов, для изготовления проволоки В-1 применяется низкоуглеродистая сталь, для В-2 — сталь с увеличенным количеством легирующих компонентов. Материалом В-2 выполняется соединения каркасов из напрягаемой арматуры, тогда как класс В-1 предназначен для монтажа ненапрягаемых конструкций.
Типоразмеры и вес
Диаметр материала зависит от наличия защитного покрытия — оцинкованная проволока выпускается в диаметрах 0.2-6 мм, без покрытия — 0.16-10 мм. С завода изделия поставляются в мотках (вес от 15 до 250 кг) либо катушках (500-1500 кг). Моток должен состоять из одного отрезка проволоки, катушка — не более, чем из 3-ех.
Приводим таблицу проволока вязальная вес 1 метра, марка ВР, наиболее востребованной на рынке :
Характерной особенностью марки ВР является наличие рифленых стенок, за счет которых увеличивается адгезия (сцепление) материала с прутками арматуры, что позитивно влияет на общую прочность железобетонных конструкций.
Проволока «Казачка
«
В последнее время распространение на рынке получила проволока для вязки арматуры с кольцами, также именуемая «Казачка». Она выпускается в виде отрезков длиной 8, 10, 12 и 14 см, на концах которых расположены кольца под крючок для вязки. Соединение арматуры «Казачкой» выполняется значительно быстрее, чем стандартным аналогом, поскольку отпадает необходимость в нарезке и самостоятельном формировании колец. Поставляется материал в виде бабин, состоящих из 1-5 тысяч отрезков.
Вязка арматуры проволокой (видео)
Как вязать?
Для сборки каркаса из прутков арматуры 10-14 мм нужно использовать проволоку диаметром 1.2-1.4 мм. Если материал имеет плохую эластичность бухту необходимо выдержать в течении 20-30 минут в костре, после чего дать охладиться при естественной температуре. Использовать изделия меньшего диаметра можно, однако в таком случае выполняя соединение потребуется перегибать ее в два раза.
Читайте также: как производят проволоку для пломбирования, и какой она бывает?
Вам потребуется специальный инструмент — крючок для вязки, который может быть ручным либо механическим. Ручной крючок можно купить за 100-300 рублей или же сделать его из мастерка либо малярного валика, подогнув и заточив их конец.
Инструкция по вязке арматуры крючком
Арматурная проволока вяжется достаточно просто — отрезок длиной 30 см складывается пополам, на расстоянии 1/3 от петли проволока огибается вокруг пальца и подсовывается под нахлест арматуры. В петлю вставляется крючок, после чего свободный конец материала загибается через арматуру и вводится в ложе крючка.
Далее вращением инструмента соединение затягивается. Количество оборотов крючка определяется на глаз так, чтобы соединение было достаточно прочным, но при этом не перетягивалось.
В процессе изготовления каркаса железобетонных конструкций необходимо соблюдать защитный слой бетона толщиной 3-5 см. Тут вместо специальных подставок можно использовать нарезанные кольца пластиковых сантехнических труб диаметром 4-5 см.
Основное назначение вязальной проволоки, как видно из ее названия – связывание между собой арматуры, для получения надежного арматурного каркаса в железобетонных конструкциях, таких как фундамент, например.
Еще раз повторюсь, что вязать арматурный каркас с помощью обычной вязальной проволоки не только дешевле, но и в большинстве случаев гораздо надежнее, чем сооружать его с помощью сварочного аппарата. Более подробно о преимуществах вязки арматуры я рассказывал в предыдущих статьях.
Какие виды вязальной проволоки используются для вязки арматуры
Вязальная проволока бывает двух основных видов – обычная проволока и обработанная путем обжига.
Как правило, для вязки арматуры используется второй вариант. Причем, не зависимо от того, для чего предназначен арматурный каркас, будь то любой тип фундамента, или какая-нибудь другая железобетонная конструкция.
Для того, чтобы проволока стала обработанной – достаточно ее хорошо нагреть, другими словами – закалить. После термической закалки она становиться более гибкой, более прочной, а также – более стойкой к различным атмосферным воздействиям.
В добавок ко всему, обработанная вязальная проволока практически не тянется, что придаст узлу дополнительную прочность.
В магазине так же можно встретить оцинкованную и не оцинкованную проволоку. Для вязки арматуры используется любая из них, но оцинкованная – немного менее подвержена агрессивным средам.
Какой выбрать наиболее подходящий диаметр проволоки
Диаметр вязальной проволоки, используемой для вязки арматуры, имеет огромное значение и зависит от диаметра самой арматуры.
Как правило, для вязки применяют проволоку диаметром 1,2 мм – 1,4 мм. Арматуру толщиной 8-12 мм очень удобно вязать проволокой 1,2 мм, а для более толстой арматуры проще будет применить и более толстую проволоку, хотя конкретных ограничений здесь нет.
Если Вы будете использовать вязальную проволоку диаметром менее 1,2 мм, то скорее всего Вы не сможете ее нормально затянуть, она будет лопаться. Проволокой толще 1,6 мм вязать арматуру очень неудобно, да и затянуть ее так, чтобы узел был прочным, скорее всего, не получится.
Соединение арматуры вязальной проволокой
Соединяется арматура вязальной проволокой с помощью крючка для вязки. Как это правильно сделать – смотрите в одной из предыдущих статей, в которой я рассказывал о вязке арматуры для фундамента.
Соединение арматуры должно быть жестким, от этого зависит не только прочность железобетонной конструкции в процессе ее эксплуатации, а также прочность и целостность каркаса в процессе заливки бетона в траншею или опалубку.
Когда бетон будет подаваться из машины в опалубку или траншею, там будет присутствовать вибрация и давление напора на связанные узлы, а для того, чтобы арматуру не перекосило — она должна быть жестко связана.
Количество вязальной проволоки для арматуры
Не смотря на то, что вязальная проволока стоит очень недорого, иногда необходимо знать ее расход, то есть сколько ее Вам потребуется, ну хотя бы для того, чтобы лишний раз за ней не ехать.
Точно рассчитать сколько вязальной проволоки израсходуется при вязке арматуры – очень сложно, да и собственно – не нужно, учитывая ее очень небольшую стоимость.
Для начала, в зависимости от схемы армирования, необходимо расчитать количество арматуры. Затем, основываясь все на той же схеме армирования, подсчитать примерное количество узлов вязки.
Расход проволоки для арматуры определяется исходя из того, что размер одного вязального проволочного элемента – 0,3 – 0,5 м, в зависимости от диаметра арматуры, который, как правило, определяется опытным путем.
Так вот, берем количество узлов, умножаем на 0,5 м, получаем необходимый метраж проволоки для вязки арматуры.
Необходимо помнить, что проволоки нужно покупать в два раза больше расчетного количества, потому что в процессе вязки она часто лопается, теряется, да и не добросовестные продавцы могут «не додать» заявленный метраж.
Проволока вязальная ГОСТ 3282 74. Сколько проволоки нужно для обвязки арматуры.
При производстве стальной низкоуглеродистой проволоки общего назначения по ГОСТ 3282 после нагрева, а затем охлаждения получается проволока с окалиной — тёмная проволока, и без окалины — отожжённая, светлая. Наша компания реализует отожжённую проволоку — термообработанную, закалённую, её также называют вязальной проволокой. Она более гибкая и прочная, при изгибании реже ломается, чем необработанная. Узел из отожжённой проволоки плотно фиксирует арматуру в заданных положениях.
Вязальная проволока стальная используется не только для увязки арматуры, но и в производстве сетки, гвоздей, в декоративных целях, при плетении тросов, для удерживания элементов конструкций при сварных работах.
По сравнению с арматурными каркасами, соединёнными сваркой, связанные вязальной проволокой фундаменты наиболее прочны. Соединённый вязальной проволокой арматурный металлический каркас обладает гибкостью и эластичностью, и в случае вспучивания грунта, промерзания почвы не происходит деформация фундамента.
Вязальная проволока оцинкованная предотвращает коррозию металла фундамента, такой фундамент более долговечен.
Расход вязальной проволоки для арматуры, вес одного метра
Проволока ГОСТ 3282
выпускается в бухтах, обычно до 100кг. Чтобы определить, сколько метров проволоки в бухте, нужно сначала рассчитать удельный вес (массу одного метра проволоки), либо воспользоваться табличными данными теоретического веса по ГОСТу (найдёте на нашем сайте). Для расчёта веса 1 метра самим, нужно взвесить небольшой отрезок проволоки и разделить его на длину этого куска в метрах.
Вес погонного метра проволоки считаем так:
М= qSh,
где М — вес1 метра проволоки,
q — плотность, или удельная масса металла (у стали равна 7850 кг/м^3)
S – площадь сечения проволоки в кв. м,
h – длина проволоки в метрах.
S= 3,14d*d/4, где d – номинальный диаметр в метрах.
Например, нужно рассчитать необходимый метраж (L) проволоки мм 1,2 (0,0012м), вес бухты которой 70 кг.
S= 3,14* 0,0012*0.0012/4 = 0,00000113 м^2,
М = 7850* 0,00000113*1= 0,0089 кг,
L= 70 / 0,0089 = 7865 м.
Несмотря на то, что фактический вес метра проволоки вязальной оцинкованной меньше, чем вычисляемый (из-за разной плотности цинка и стали) для расчёта оцинкованной проволоки пользуются теми же формулами, что и для неоцинкованной.
Расчёт вязальной проволоки в работе
Сначала рассчитывают количество необходимой арматуры и количество узлов, которое получится при увязывании. Затем производят расчёт вязальной проволоки. Относительно обвязки арматуры не существует норм и требований по ГОСТу, рекомендации по расчёту количества необходимой проволоки 3282 ГОСТ основаны на личном опыте специалистов. Одни утверждают, что средний расход вязальной проволоки — 10 — 15 кг на тонну арматуры, а другие — что 15 — 20 кг, в зависимости от размеров ячеек арматурного каркаса. Так же у профессиональных строителей существуют разные подсчёты количества проволоки — 10 — 15 см и 30 — 50 см на каждый узел. Это довольно относительные показатели, в первую очередь при расчёте необходимой проволоки нужно учитывать диаметр арматуры и самой проволоки.
Общие правила при работе и закупке вязальной проволоки:
-
закупать нужно проволоки с запасом — в два раза больше, чем рассчитывалось, т.к. при увязке она рвётся, лопается;
-
нужно учитывать, что в точках, где пересекаются по два горизонтальных прутка арматуры с одним вертикальным — будет по два узла;
-
узлы вяжут в шахматном порядке — через стык,
-
учитывается нахлёст соединений, он может быть от 20 см до 80см,
-
для увязывания проволокой 1,2 — 1,5 мм на каждый узел проволоки потребуется больше, чем для более толстой проволоки, но с толстой проволокой работать гораздо тяжелее,
-
для увязки арматуры диаметр 8 — 12 мм удобнее всего использовать проволоку вязальную 1,2 мм. Для больших диаметров арматуры обычно используют более толстую проволоку. От диаметра проволоки зависит качество соединений арматурного каркаса.
Так же вычисляют длину охвата поверхности прутков (F):
F=2*3,14*D/2, где D – диаметр арматуры в мм.
Например, для витка проволоки вокруг прутка арматуры 12мм, необходима вязальная проволока, длиной:
2*3,14*12/2= 38мм= примерно 4см.
Есть ещё один достаточно лёгкий способ подсчитать количество проволоки для вязки арматуры: пользуются таким понятием, как размер одного вязального проволочного элемента, равный 0,3 — 0, 5м. Таким образом, чтобы узнать, сколько понадобится проволоки, количество узлов вязки умножают на 0,5м.
