Теплообменники для банной печи

Теплообменник для банной печи – вещь не новая, вариантов его изготовления и расположения существует множество.

Его монтируют прямо в печь или выносят наружу. Существуют приверженцы первого и второго способов установки, и это неудивительно, ведь у каждого способа есть свои плюсы и минусы.

Назначение и принцип работы

Принцип работы различных видов теплообменников одинаковый: вода нагревается за счет тепла от сгораемого топлива в печи и далее используется для мытья или отопления. При этом нет необходимости в установке в бане отдельного бойлера.

В зависимости от расположения теплообменник может быть:

  • встроенным (внутренним, интегрированным, как еще говорят);
  • внешним (на дымоход).

Выполняется он в виде змеевика или емкости, которая разогревается от жара из топки либо трубы дымохода. Самоварный теплообменник является внешним и работает, подобно самовару, нагреваясь за счет горячих газов от сгораемого топлива.

В теплообменник вварены трубки, по которым поступает и отводится вода. Горячая вода поступает в бак, который размещают либо рядом с теплообменником, либо выносят в другое помещение. Трубы можно расположить так, чтобы вода постоянно циркулировала, нагреваясь в банной печи.

Варианты расположения бака

Баки для воды можно размещать где угодно: на стене помывочной или душевой, на чердаке, возле печки в парной. Внешние варианты лучше всегда утеплять, иначе вода будет нагреваться очень долго, а остывать быстро.

Вариант, когда бак располагается непосредственно возле банной печи, наиболее оптимальный, так как вода нагревается от пламени. Это визуально уменьшает помещение бани, но хорошо держит жар.

Часто камни укладывают в дымоходе, а бак ставят под топкой. Такая конструкция нагревается долго, но температуру держит тоже несколько часов. Жар от такой печи будет хороший, пар тоже.

Внешний вариант расположения более затратный в плане топлива. В этом случае придется топить дольше, так как нужно прогреть воду в трубах. Однако внешнее расположение очень удобно для душевой комнаты, когда после парилки нужно ополоснуться.

Оба варианта имеют свои недостатки – напор воды у них очень низкий ввиду небольшой высоты установки, а высота потолков в бане бывает редко выше двух метров. Установить душ будет сложно, да и мыться придется не выше чем с полутора метров. Эту проблему можно решить, если вынести бак, например, на чердак. Тогда напор увеличится, необходимо лишь своевременно добавлять воду. С ведрами не побегаешь, лучше подвести водопровод. Делается он с поплавком, чтобы, когда бак наполнится, подача воды автоматически прекращалась.

С выносом бака на внешний контур увеличиваются теплопотери. Необходимо утеплить сам теплообменник и трубы, которые к нему подводятся. Расчеты следует проводить, исходя из конструктивных особенностей бани. Например, натрубный вариант, когда змеевик опоясывает трубу, хорошо подходит для душевой комнаты. Но есть ограничения по объему – таким способом согреешь не более 50 литров воды.

Если есть возможность подвести водопровод, то лучше автоматизировать этот процесс. Тогда бак всегда будет наполнен и вода в нем будет горячая все время, пока топится банная печь.

Теплообменник в печи

Устанавливать теплообменник в печи – наиболее выгодное решение. Вода будет греться непосредственно от жара из топки. Монтируется такой теплообменник в банную печь рядом с каменкой или сверху на топку.

Обратите внимание! Устанавливать теплообменник под каменкой не рекомендуется, так как он будет отбирать тепло, не давая сильно прогреваться камням. Не получится поддать пару, а вместе с этим потеряется весь смысл бани.

Недостатком встраиваемого варианта является закипание, когда печь еще не прогрета, а вода в баке уже начинает кипеть. Существуют также проблемы с обслуживанием и заменой частей теплообменника. При замене придется разбирать печь. Надо заметить, что на стенках встроенного устройства накипь собирается быстрее, а чем толще ее слой, тем меньше теплопроводность материала. Теплообменник в результате хуже и хуже выполняет свою главную функцию – передачу тепла – и нуждается в чистке.

На дымоходе (водяная рубашка)

Схема монтажа теплообменника на трубу дымохода в баню несложная. Нагрев воды может происходить либо через змеевик, либо к трубе приваривается специальная емкость, к которой впоследствии подключают трубки, идущие к баку. Это так называемый самоварный тип теплообменника.

Сделать такую рубашку можно из трубы по диаметру большей, чем дымоход. Бак можно оставить в парной или вынести наружу. Такой вариант значительно увеличивает время нагрева, поэтому в помощь придет насос, который будет гонять воду между рубашкой и баком.

Без насоса рубашка тоже будет работать, но нагревание замедлится в несколько раз. Такие теплообменники следует утеплять в случае, если они будут выноситься из парной. Их подключение следует выполнять посредством гибких труб, что облегчает последующее обслуживание.

Расчет площади

При расчете площади теплообменника строгих рамок не существует. Исходить следует из полезной площади банного помещения или того места, которое он будет отапливать. При установке в парилке и использовании только для получения горячей воды можно установить и маломощную конструкцию.

Если теплообменник будет выноситься наружу и необходимо, чтобы он еще и обогревал помещение, то он должен обеспечивать 5 кВт на 1 квадрат полезной площади помещения. Если он рассчитан не на отопление, а на расход воды, то объем может варьироваться. Средний расход воды может быть до 50 кубических метров на человека. Однако с увеличением объема увеличивается и время нагрева.

При установке бака в печь необходимо помнить, что он не должен остужать камни. Поэтому он должен быть такого размера, чтобы не забирать все тепло от камней, а греться вместе с ними.

Самостоятельное изготовление теплообменников

Подходить к изготовлению теплообменника для банной печи своими руками следует ответственно. Выбирать его размеры и материал необходимо из расчета, какую функцию он будет выполнять в дальнейшем и где он будет установлен.

Внешний

Чтобы сделать змеевик на дымоход, используют медную трубку диаметром 10 мм. Длина ее будет зависеть от размеров трубы дымохода, но обычно хватает 2 м. На концы трубки надевают развальцованные переходники, через которые змеевик будет подсоединяться к трубам.

Можно своими руками сделать теплообменник самоварного типа длиной около 30 см (или немного меньше). Для этого потребуются:

  • две стальные трубы. Одна диаметром чуть больше дымохода, а вторая диаметром приблизительно на 10 см больше первой;
  • листовая сталь, из которой вырезаются крышки с отверстиями, равными диаметру меньшей трубы.

Необходимо сварить из всего этого цилиндрическую конструкцию. Крышки следует приваривать тщательно, чтобы не было зазоров. Получится емкость теплообменника. Внизу и вверху на боковой поверхности цилиндра надо проделать отверстия и приварить патрубки для подсоединения труб, по которым будет поступать и отводиться вода.

Перед установкой теплообменник надо обязательно проверить на герметичность.

Внутренний

Самостоятельно делают встроенные теплообменники для банных печей из стали. Используют для этого либо трубки, либо плоские стальные емкости (сталь марки 430 или 304). Хотя КПД плоского устройства меньше, но изготовить его проще, и прослужит он дольше.

Встраиваемые (или встроенные) теплообменники устанавливают во время кладки. Поэтому об их наличии надо позаботиться заранее, еще на этапе планировки. Патрубки выводить можно с разных сторон. Если нет опыта в сварочных работах, то лучше приобрести печь с уже встроенным в нее теплообменником или пригласить мастера, который все выполнит профессионально. Продаются также теплообменники отдельно, причем по вполне доступной цене.

Изготовление баков

Разновидностей баков для воды существует огромное множество. Это могут быть самые дешевые варианты из пластиковых емкостей или более дорогие из железа. Конечно, если делать качественный долговечный бак, то следует выбрать металл.

Рассмотрим вариант прямоугольного бака для установки в печь. Для этого необходим лист железа 0,5 мм или толще. Потребуются также патрубки, которые в дальнейшем будут привариваться к баку.

Далее размечаются контуры накопителя и вырезаются болгаркой. Срезы нужно делать как можно ровнее, соединить нарезанные листы следует сваркой. Патрубки привариваются сбоку, расстояние между ними должно быть максимальным. Это делается для того, чтобы холодная и горячая вода не смешивались сразу же. Так можно достичь существенной разницы температур. Устанавливать бак можно непосредственно в печь или располагать снаружи.

Монтаж труб

При подключении теплообменника банной печи трубы можно брать металлические, в том числе гибкие гофрированные, можно пластиковые – материал большой роли не играет. Пластиковые монтировать проще, металлические будут надежнее. Трубы следует подводить к патрубкам, которые привариваются к баку.

Пластиковые или металлические трубы нужно брать диаметром три четверти дюйма. Такой размер часто используется для отопления, поэтому идеально подходит и для теплообменника. Следует помнить: чем больше диаметр труб, тем лучше водяной поток будет впоследствии проходить.

При монтаже трубопроводов нужно максимально сокращать их длину, стараться уменьшать количество поворотов и изгибов. Это также пагубно сказывается на циркуляции воды.

Обратите внимание! Если используются пластиковые трубы, то следует исключить возможность их перегрева в местах стыка с теплообменником. Конечно, вода внутри не допустит их чрезмерного перегрева, но стыки могут деформироваться.

Важно установить сливной кран. Он позволит сливать воду, например, на зимний период. Следует также предусмотреть вариант демонтажа элементов системы отопления для обслуживания. В трубах со временем будет накапливаться накипь, ее требуется периодически удалять.

Трубы нужно устанавливать под углом. По регламенту уклон должен быть не менее 4% от общей длины трубопровода (примерно это составляет 10°), что значительно ускоряет водный поток. Слишком большой уклон тоже делать не следует, он нужен только для циркуляции воды в системе. Такое устройство поможет в дальнейшем сливать воду.

Если бак внешний, то вода будет циркулировать за счет вертикальности труб. Также для циркуляции можно поставить насос. Он принудительно будет гонять воду по трубной системе, что удобно, когда бак находится на низкой высоте и вода не может двигаться по системе под собственным весом. Для насоса потребуются дополнительные доработки, подключение к электросети. Источник питания для него лучше вынести наружу, так как пар может вызывать короткое замыкание.

В целом же специалисты считают наилучшим такое устройство системы с теплообменником, в котором циркуляция осуществляется естественным путем.

Теплообменник служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды расширяться и подниматься вверх, а холодной воды оставаться внизу.

Обычно теплообменники небольшого размера, вода в них быстро нагревается. К теплообменнику присоединяется две трубы – снизу и сверху. Таким образом, горячая вода по верхней трубе, вымещаемая снизу холодной водой, поднимается в бак для воды, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом холодная вода по нижней трубе постоянно самостоятельно добавляется в теплообменник для нагрева в нём. Никаких дополнительных механизмов и насосов, двигателей и моторчиков – голая физика!

Компания TMF выпускает два вида теплообменников для нагрева воды в бане:

1. Встроенный теплообменник, устанавливаемый внутри банной печи TMF;

2. Теплообменник «самоварного» типа Костакан, устанавливаемый на дымоход печи и использующий для нагрева воды тепло выходящих в трубу газов (приобретается отдельно от печи).

Все теплообменники TMF изготавливаются из высоколегированной жаростойкой стали с содержанием хрома не менее 13%.

Банные печи TMF с встроенным теплообменником

Сокращение ТО в названии банной печи TMF означает наличие встроенного теплообменника. Благодаря новой конструкции вода в теплообменнике нагревается непосредственно пламенем, а не через стенку печи, что значительно сокращает теплопотери, расход топлива и время нагрева воды.

Банные печи TMF с встроенным теплообменником имеют на боковых стенках симметричные отверстия. С одной из сторон печи внутри топки устанавливается теплообменник, отверстия на противоположной стенке закрываются термостойкими заглушками.

Для монтажа системы нагрева воды по этой схеме Вам понадобятся:

1. Банная печь TMF с встроенным теплообменником, например, печь Ангара 2012 Inox Витра ЗК ТО Антрацит.

2. Соединительные трубы выбирайте с рабочей температурой эксплуатации не менее 95°С и присоединительной резьбой G ¾.

3. Бак TMF «Байкал» выносного типа выпускается объемом 42/52/68/75/80л.

4. Три крана: для разбора горячей воды (6), для слива воды из системы (9) и трехходовой кран (7). Трехходовой кран присоединяется к трубе горячей линии и служит для разбора горячей воды до её попадания в бак, т.е. тогда, когда в баке вода ещё не нагрелась, а срочно надо кипяточку, например, чтобы венички залить.

Банные печи TMF с встроенными теплообменниками

Посмотреть все банные печи TMF с встроенными теплообменниками можно . На этой же странице в фильтре слева Вы можете выбрать необходимый объём парилки, дровяные или газовые банные печи, материал топки — это может быть конструкционная сталь Carbon или хромсодержащая сталь Inox, конструктивную возможность топить печь непосредственно из парилки (короткий топливный канал) или печи, оснащённые удлинённым топливным каналом для топки из смежного помещения, а также цвет печи и дизайн дверцы — стальная дверца или дверца со светопрозрачным стеклом Витра.

Теплообменник для банной печи TMF на дымоход

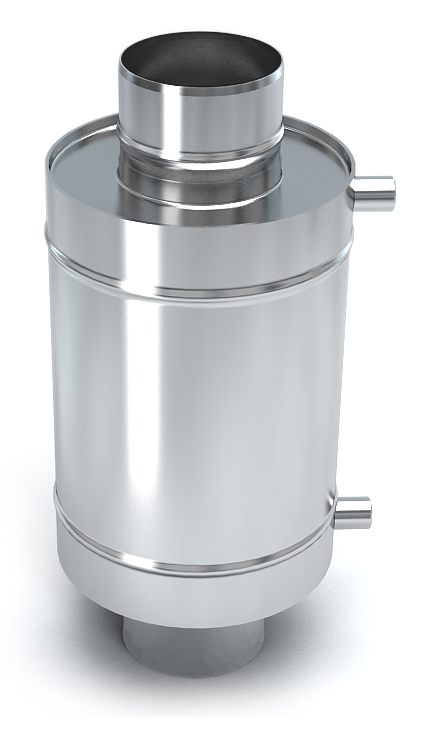

Если Вы хотите увеличить КПД своей банной печи и использовать для нагрева воды тепло уходящих в дымовую трубу газов, Вам подойдёт теплообменник «самоварного» типа «Костакан». Названный в честь озера на Камчатке, он имеет увеличенный объём и позволяет быстро нагревать воду в баках большого литража. Теплообменник «Костакан» устанавливается обычно первым элементом дымохода, чтобы снять тепло с самых первых горячих газов, а также для соблюдения разницы высот между теплообменником и баком.

Теплообменник «Костакан» выпускается в 4 модификациях для разного диаметра дымохода: Ø115 – 8л, Ø120 – 8л, Ø140 – 9л, Ø150 – 9л; присоединительная резьба у всех стандартная – G ¾.

Как видите, монтаж системы нагрева воды с выносным теплообменником идентичен монтажу системы нагрева воды с использованием банной печи с встроенным теплообменником.

Для эффективной работы системы нагрева воды, разница высоты между теплообменником и баком должна быть существенной — минимум 30см между верхним штуцером теплообменника и дном бака. Бывает, что соблюсти это требование не просто, так как потолки в банях невысокие, теплообменник установлен на печи достаточно высоко, а большинство баков для воды вертикальные.

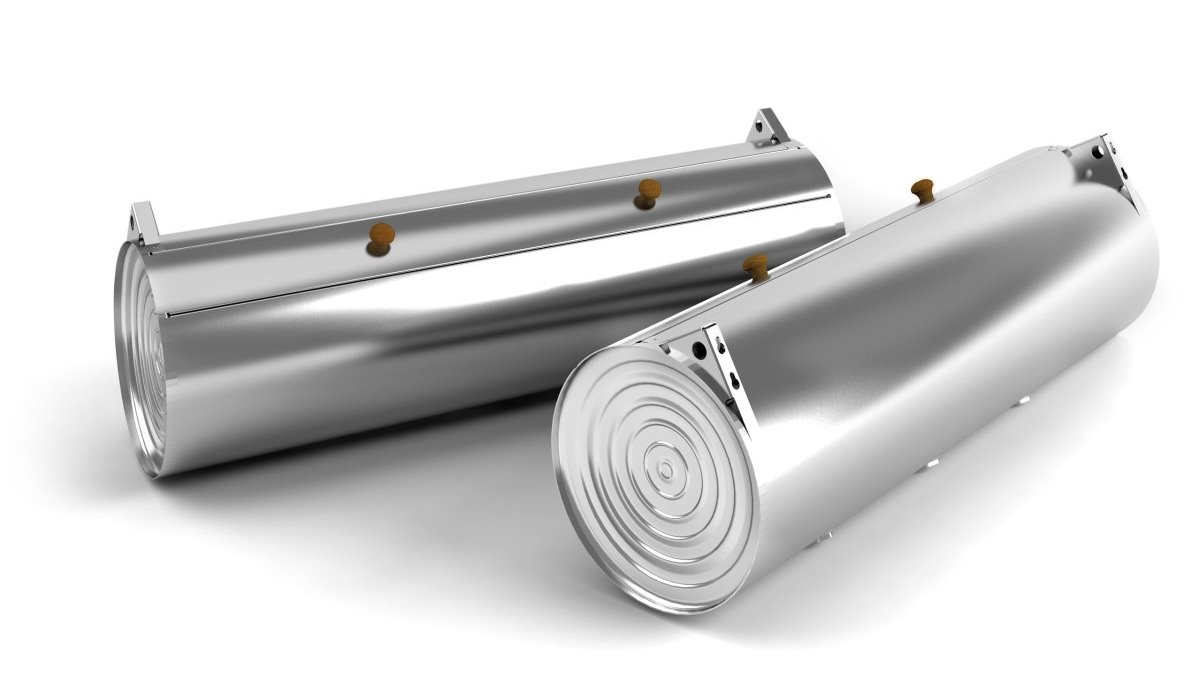

Для таких случаев компания TMF производит горизонтально ориентированный выносной бак «Цеппелин», формой и блеском напоминающий немецкие дирижабли жёсткой конструкции прошлого века, в честь которых и был назван. Греется он лучше, а обслуживать его гораздо удобнее. Большая длинная горловина позволяет легко залить в бак воду, почистить бак и обслужить штуцеры.

Меры предосторожности

Обращаем Ваше внимание, что любая система нагрева воды, как и сама банная печь, являются пожароопасными и требуют ответственного подхода во время эксплуатации, поэтому настоятельно рекомендуем внимательно ознакомиться с инструкциями к продукции TMF и строго соблюдать все меры предосторожности!

Вот основные требования по монтажу и эксплуатации систем нагрева воды в бане с использованием теплообменников:

  • Запрещается эксплуатировать печь с пустым теплообменником и баком для горячей воды или неподключенной системой нагрева воды.
  • Запрещается наливать воду в пустой бак, теплообменник или систему нагрева воды после растопки печи – необходимо дождаться полного остывания печи и бака.
  • Запрещается подключать к теплообменнику систему отопления. Для этого компанией TMF выпускаются натрубные отопители, по принципу действия идентичные теплообменнику «самоварного» типа, только предназначенные не для воды, а для горячего воздуха.
  • Дно выносного бака для горячей воды должно находиться выше уровня верхнего штуцера теплообменника не менее чем на 30 см.
  • При монтаже трубопроводов не допускается использование труб с рабочей температурой эксплуатации менее +95°С. Рекомендуется устанавливать трубы для горячей воды под углом вверх не менее 30°, а для холодной – 1-2°. Не допускается провисание труб на горизонтальных участках. Соединительные трубы расширяются при повышении температуры воды, поэтому нельзя крепить их к стенам неподвижно.
  • Максимальная длина трубопровода для горячей воды – 3м.
  • Резьбовые соединения труб необходимо уплотнить сантехническим герметиком.
  • Заливайте в систему нагрева воды только чистую воду. Она должна соответствовать требованиям качества с точки зрения содержания солей, железа, извести и др. Запрещается попадание в бак разъедающих веществ.
  • Необходимо обеспечить максимально надёжное крепление бака для горячей воды к стене во избежание ожогов и травм. Стена должна выдерживать вес полностью заполненного бака.
  • Не наливайте в бак воду под самую крышку, иначе при закипании вода может выплеснуться наружу. При закипании необходимо слить горячую и добавить холодную воду.
  • Запрещается эксплуатировать бак для горячей воды под избыточным давлением, отличным от атмосферного. Не допускается при эксплуатации печи с встроенным теплообменником превышать рабочее давление в системе нагрева воды более 0,05 Мпа (0,5 кгс/кв.см). Опрессовка системы более высоким давлением должна производиться при отключенном теплообменнике.
  • Запрещается использовать теплообменник и неисправный бак, имеющие видимые повреждения и/или протечки. Запрещается использовать систему нагрева воды, если нарушена возможность для циркуляции воды.

Итак…

Итак, использование теплообменника для нагрева воды в бане — отличный вариант. Выбор между встроенным в печь теплообменником и теплообменником «самоварного» типа на дымоходной трубе может быть обусловлен лично Вашими предпочтениями, размерами и конструкцией бани, желанием использовать для нагрева воды вместо тепла внутри топки тепло газов, «выходящих в трубу».
